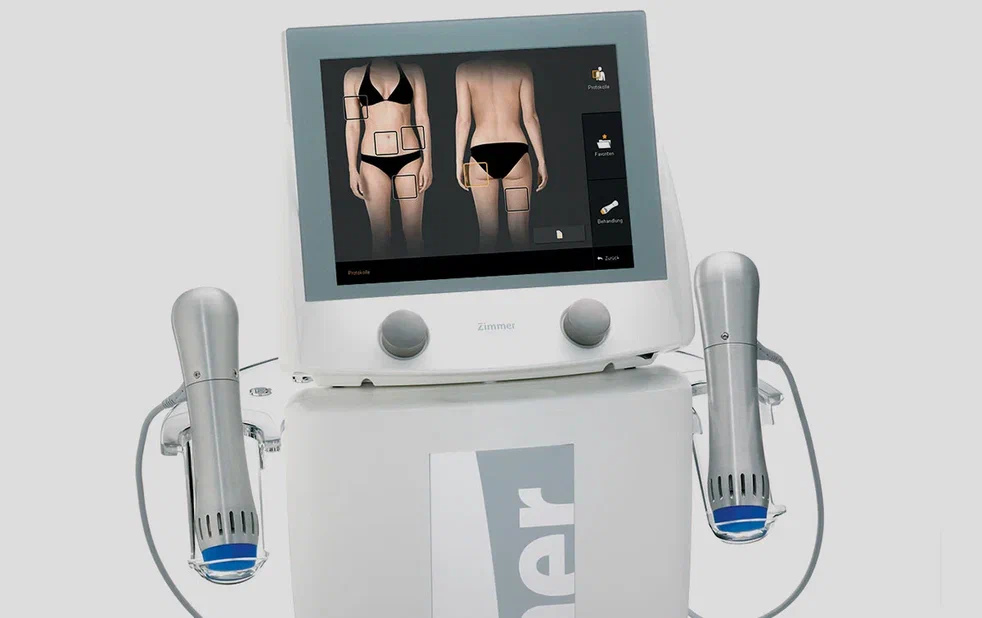

Простая механика процедуры
Энергия передаётся через 39-мм аппликатор, рукоятка управляется педалью.
- частота 1–22 Гц
- энергия 60–185 мДж
- динамическая или локальная работа по ткани
- лосьон снижает трение при скольжении аппликатора
Zimmer MedizinSysteme · radial shockwave therapy
РЗН 2017/63911–22 Гц60–185 мДж2 рукоятки

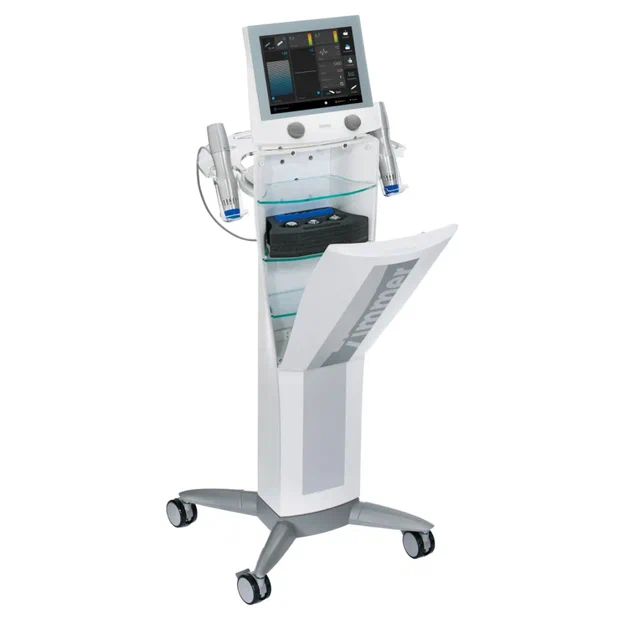

Z Wave
Радиальная ударно-волновая система для клиник, которые развивают коррекцию целлюлита, качество тканей и сочетанные body-contouring программы.
В российском реестре аппарат зарегистрирован как ZWaveMED. В комплектацию по РУ входят две рукоятки, 39-мм наконечники, силиконовые накладки, лосьон и педаль.
1 / 3Технологиярадиальная баллистическая ударная волна
Аппликатор39 мм
Ресурс генератораминимум 2 000 000 импульсов
ПроизводительZimmer MedizinSysteme · Германия
Паспорт предложения
Для российского рынка ориентируемся на ZWaveMED
Название Z Wave используется в маркетинге линейки Zimmer, но в российском регистрационном удостоверении зафиксирован ZWaveMED. Комплектацию конкретного аппарата сверяем по шильдику, серийному номеру и документам.
ZWaveMED
ПроизводительZimmer MedizinSysteme GmbH
СтранаГермания
Рукоятки по РУ2 шт.
39-мм наконечники3 шт.
Накладки10 шт. по РУ
ЛосьонZWave
Педальв составе РУ
Гарантия12 месяцев по договору
Российская регистрация
Аппарат ударно-волновой радиальной терапии ZWaveMED
Регистрационное удостоверениеРЗН 2017/6391 · 23.10.2017 · бессрочно
Класс риска 2б. Перед поставкой сверяем состав принадлежностей и фактическую комплектацию конкретного аппарата.
Для врача и владельца
Z Wave интересен клинике короткой обработкой зоны и понятной эксплуатацией
Это операторская процедура: специалист ведёт рукоятку по ткани, а две рукоятки позволяют продолжать работу, когда одна уходит на охлаждение после интенсивной нагрузки.
Расходы считаются по ресурсу узлов
Нет дорогого картриджа на каждый сеанс, но есть реальные эксплуатационные позиции.
- силиконовые защитные накладки
- лосьон ZWave
- ресурс 39-мм головок
- ресурс и ремонт генераторов рукояток
Перед покупкой
Что проверяем у Z Wave до сделки
Для аппарата с пробегом состояние рукояток и счётчики импульсов важнее внешнего вида корпуса.
Главный вопрос — сколько ресурса осталось в рукоятках и головках
Zimmer гарантирует минимум 2 млн импульсов для генератора рукоятки и 150 тыс. импульсов для 39-мм аппликаторной головки. Эти значения нужно учитывать в стоимости владения.
Проверить конкретный аппаратКакой счётчик импульсов у каждой рукоятки?
Смотрим каждую рукоятку отдельно. Проверяем стабильность удара, звук, ошибки, вентилятор, кабель и работу под нагрузкой.
Почему важны две рукоятки?
Инструкция ZWaveMED требует паузы примерно 15 минут после максимум 6000 импульсов подряд. Вторая рукоятка позволяет продолжать работу во время охлаждения первой.
В каком состоянии 39-мм головки?
Головка является изнашиваемой частью. Проверяем геометрию рабочей поверхности, фиксацию, количество импульсов и наличие запасных головок.
Полный ли комплект аксессуаров?
По РУ смотрим две рукоятки, три 39-мм наконечника, силиконовые накладки, лосьон, педаль, держатели, лоток и подставку.
Что ещё проверяем?
SD-карту, интерфейс, педаль, разъёмы, вентиляцию рукояток, системные ошибки и фактическую комплектацию до оплаты.
Практические направления
Где Z Wave может зарабатывать в клинике
Основная эстетическая логика — работа с проявлениями целлюлита и качеством соединительной ткани, а также сочетание с другими body-contouring методами.
Целлюлит
Радиальная акустическая волна используется для улучшения внешнего вида кожи и её рельефа.
Упругость кожи
Работа с соединительной тканью и поверхностными структурами в рамках курсовых программ.
После body contouring
Zimmer позиционирует Z Wave как дополнение после криолиполиза, RF, ультразвука и лазерных методов.
Стрии и рубцовые изменения
Такие применения встречаются в протоколах линейки Zimmer, но показания конкретной поставки сверяем по документации.

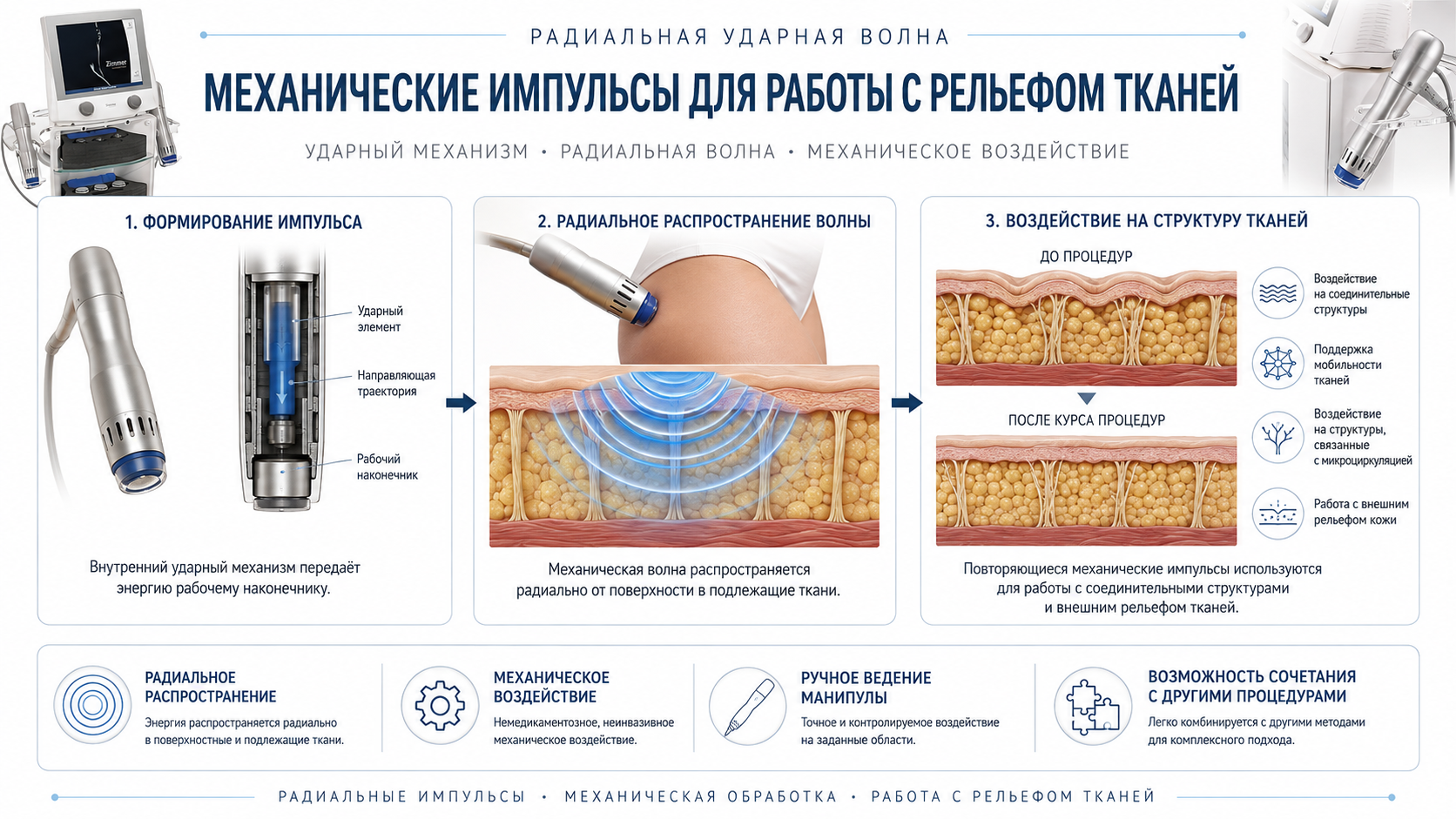

Механизм воздействия
Как ZWaveMED создаёт радиальную механическую волну
Внутри рукоятки электромагнитное поле ускоряет ударный элемент. Он ударяет по аппликатору, после чего механическая энергия распространяется в тканях радиально.
Открыть схему1. Электромагнитный генератор
Катушка создаёт поле внутри рукоятки.
2. Ускорение ударного элемента
Проектиль ускоряется и передаёт энергию вперёд.
3. Удар по аппликатору
39-мм головка передаёт механический импульс коже.
4. Радиальное распространение
Энергия расходится от зоны контакта в поверхностных тканях.

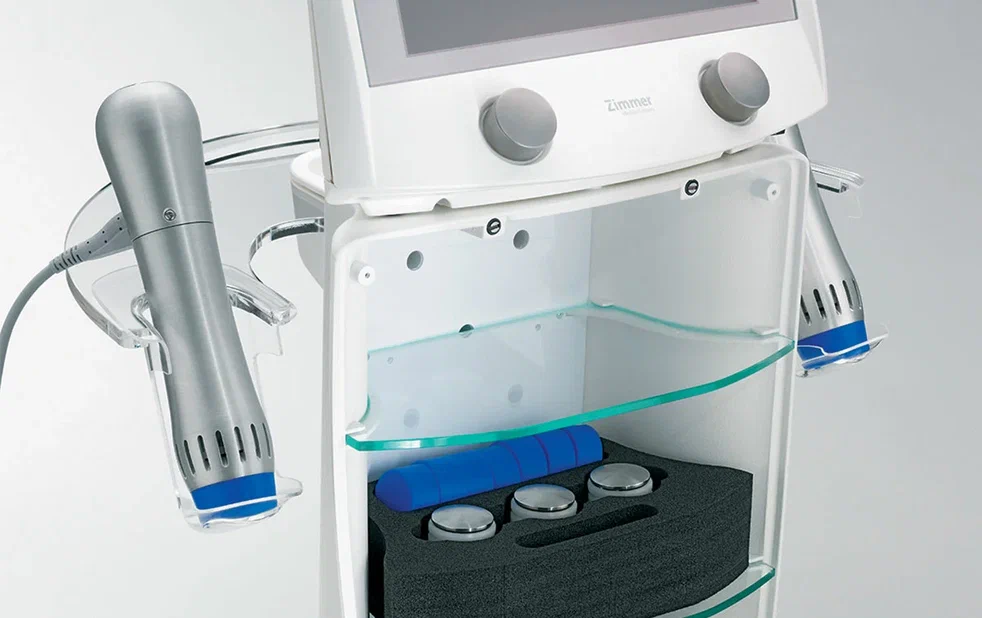

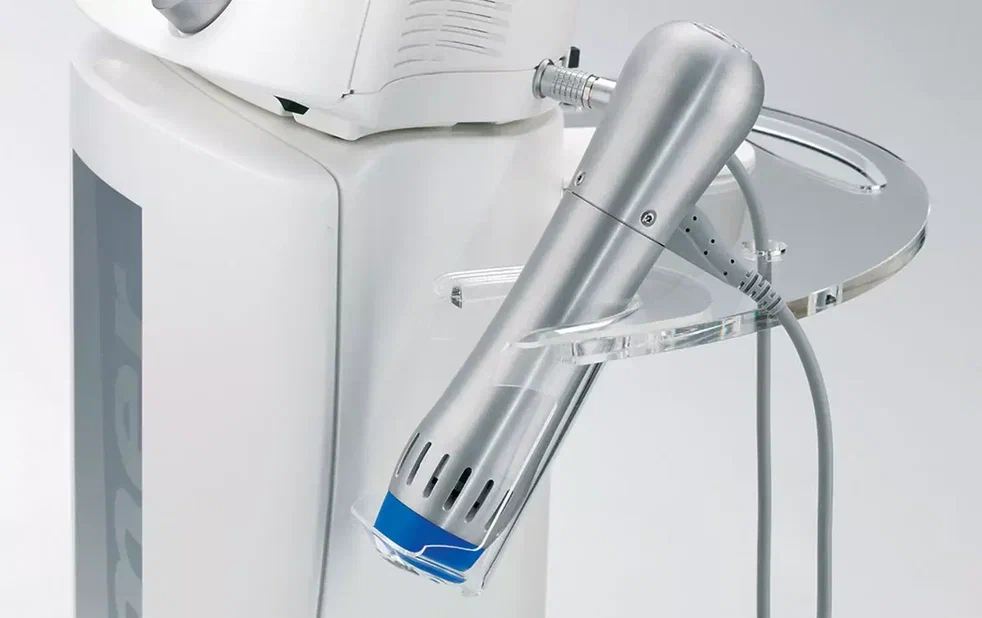

Рукоятки и расходные части
Именно здесь формируется большая часть долгосрочных расходов
У ZWaveMED нет одноразового картриджа на каждый сеанс, но рукоятка и аппликаторная головка имеют ресурс и требуют контроля.
≥ 2 000 000 импульсов
Минимальный гарантируемый Zimmer ресурс импульсного генератора. Фактический ресурс может быть выше.
150 000 импульсов
Гарантийный ресурс аппликаторной головки. Это изнашиваемая часть.
Силиконовые caps
Используются на аппликаторе, особенно при работе с лосьоном.
ZWave Lotion
Лосьон снижает трение при динамической работе рукояткой.
После 6000 импульсов подряд требуется охлаждение
Инструкция указывает паузу около 15 минут. Поэтому комплект из двух исправных рукояток имеет практический смысл для загрузки кабинета.
Технические характеристики
Подтверждённые параметры ZWaveMED
Используем данные официальной инструкции именно ZWaveMED, а не переносим характеристики Z Wave Pro или Z Wave Q.
Технологиярадиальная баллистическая ударная волна
Генераторэлектромагнитный
Энергия60–185 мДж, шаг 10 мДж
Частота1–22 Гц
Burst-режимы4 / 8 / 12 импульсов
Глубина распространениядо ~35 мм по инструкции производителя
Аппликатор39 мм
Вес консоли3,8 кг
Размеры консоли30 × 35 × 20 см
Питание100–240 В / 50–60 Гц
Энергия зависит от выбранной частоты
При 22 Гц инструкция ограничивает максимум до 90 мДж, при 16 Гц до 120 мДж, при 10 Гц доступно до 185 мДж. Это важно учитывать при оценке интерфейса и тестовом запуске.
Клинические данные
Что известно об акустической волне при целлюлите
Доказательная база относится к acoustic/shock-wave therapy в целом. Не все исследования выполнены именно на ZWaveMED, поэтому мы не переносим чужие цифры как гарантированный результат конкретного аппарата.
В обзоре по целлюлиту Z-wave назван среди основных acoustic-wave устройств; заметное уменьшение проявлений обычно требовало курса.
Рандомизированные исследования радиальной ударной волны показывали улучшение рельефа и тяжести целлюлита, но использовали разные системы.
Современный обзор отмечает недостаток данных о сохранении эффекта более года.
Поэтому страницу строим вокруг понятной технологии, эксплуатации и места аппарата в прайсе, а не вокруг обещаний «минус сантиметры» или гарантированного разрушения жировых клеток.
Экономика владельца
У Z Wave низкая стоимость расходников на сеанс, но ресурс рукояток надо считать заранее
Главный риск ошибки при покупке — смотреть только на цену консоли и не учитывать счётчики, головки и возможную замену генератора.
Цена аппарата — только первый слой экономики
Счётчик импульсов × состояние рукояток × ресурс головок
Именно эти параметры определяют, насколько выгодным окажется аппарат после ввода в работу.
Процедурные расходы
Лосьон и силиконовые защитные накладки. Стоимость под конкретную поставку уточняем отдельно.
39-мм головки
Гарантийный ресурс 150 тыс. импульсов. Проверяем остаточный ресурс и доступность замены.
Рукоятки
Генератор рассчитан минимум на 2 млн импульсов. Для аппарата с пробегом счётчик критичен.
Пропускная способность
Вторая рукоятка позволяет продолжать работу в период охлаждения первой.
Формула расчёта до сделки
Цена покупки + остаточный ресурс двух рукояток + состояние 39-мм головок + накладки/лосьон + сервис + обучение + финансирование. Срок окупаемости считаем после того, как знаем ваш средний чек и реальную загрузку.
Сравнение альтернатив
С чем имеет смысл сравнивать Z Wave
Смотрим не только на тип волны, но и на ресурс рукояток, удобство врача, сервис и наличие дополнительных модулей.
Следующее поколение Zimmer
Z Wave Pro
Общее: радиальная баллистическая технология, 60–185 мДж, 1–22 Гц, две рукоятки.
Отличие: более новое исполнение и интерфейс. Сравниваем цену входа и доступность сервиса конкретной версии.
Акустическая альтернатива
BTL X-Wave
Логика: radial acoustic wave для целлюлита и качества тканей.
Сравниваем: эргономику рукоятки, рабочие режимы, сервис, расходники и стоимость владения.
Более широкая AWT-экосистема
STORZ D-ACTOR
Логика: радиальная акустическая волна с современными вариантами handpiece и дополнительными модулями.
Сравниваем: нужна ли клинике расширяемость или достаточно компактного Z Wave.
Z Wave логичен, когда
Нужно развивать целлюлит и качество тканей, дополнять криолиполиз/RF/другие body-contouring процедуры и клиника готова работать курсами.
Стоит смотреть другую технологию, когда
Ключевая задача — самостоятельное уменьшение локальной жировой ткани или hands-free процедура. Тогда лучше сравнить с криолиполизом, лазерным липолизом, RF или мышечной стимуляцией.
Инженерная проверка
Что проверяем перед передачей аппарата
ZWaveMED имеет понятные эксплуатационные узлы, которые можно проверить до сделки и зафиксировать в договоре.
Обе рукоятки
Счётчики, генераторы, вентиляторы, кабели, разъёмы и работа под нагрузкой.
39-мм головки
Износ рабочей поверхности, фиксация и оставшийся ресурс.
Интерфейс и SD
Программы, память, ошибки, SD-карта и корректность параметров.
Педаль и комплект
Педаль, держатели, лоток, накладки и прочие принадлежности.
Если аппарат с пробегом, в договоре отдельно фиксируем серийный номер, комплектацию, состояние двух рукояток и показания счётчиков на момент передачи.
Почему у нас
Z Wave подбираем под задачу клиники, а не под бренд
До сделки сравниваем альтернативы, показываем ресурс рукояток и расходные позиции. Комплектацию, гарантию и условия поставки фиксируем заранее.
С 2010 годаработаем с профессиональным оборудованием
Собственная клиникапонимаем запуск, загрузку и эксплуатацию
12 месяцевгарантия фиксируется в договоре
По Россиидоставка, обучение и финансирование
Сначала проверяем, нужен ли клинике именно Z Wave
Смотрим, какие процедуры уже есть, чем загружен кабинет, какой средний чек планируется и какую задачу должен закрыть аппарат. Если другой принцип воздействия рациональнее, показываем это до покупки.
задачи клиникиимеющееся оборудованиезагрузкабюджет
Расходы известны до сделки
Учитываем ресурс рукояток и головок, силиконовые накладки, лосьон, сервис и доступность комплектующих.
Инженеры, расходники и обучение
Проверяем аппарат до отправки, помогаем с вводом в работу и остаёмся на связи по обслуживанию и эксплуатации.
МедЭстетика
О компании
Продаём оборудование разных производителей и оцениваем его с позиции врача, владельца клиники и полной стоимости владения.
Работаем с профессиональным медицинским и косметологическим оборудованием с 2010 года. Сравниваем решения разных брендов по задачам клиники, комплектации, сервису и будущим расходам.
У нас есть собственная клиника. Поэтому понимаем полный цикл: выбор аппарата, обучение, формирование прайса, продвижение процедуры, загрузка кабинета, расходники, обслуживание и ремонт.
Основной формат поставки — новое оригинальное оборудование через партнёрские каналы. Аппараты с пробегом рассматриваем отдельно, когда это рационально под бюджет и задачи клиента.
Независимый подбор
Под задачу, а не под один бренд.
Проверка до отправки
Тестируем узлы и фиксируем комплект.
Сервис и комплектующие
Смотрим на эксплуатацию после покупки.
Обучение и запуск
Помогаем ввести направление в работу.
Подбор оборудования
Проверим, подходит ли вашей клинике именно Z Wave
Сравним состояние рукояток, ресурс, комплектацию, сервис и альтернативы. Если под вашу задачу рациональнее другая система, покажем это до сделки.
Экспертные вопросы
Что важно знать перед покупкой
Короткие ответы на вопросы, которые реально влияют на выбор и эксплуатацию Z Wave.
Z Wave — это RF?
Нет. ZWaveMED использует механическую радиальную ударную волну. Электромагнитный генератор находится внутри рукоятки и ускоряет ударный элемент, но в ткань передаётся именно механический импульс.
Нужен ли гель?
В инструкции Zimmer предусмотрен ZWave Lotion для снижения трения при динамической работе. При использовании лосьона аппликатор закрывается силиконовой защитной накладкой.
Есть ли расходники?
Да. Лосьон и силиконовые накладки являются эксплуатационными позициями. 39-мм головка и импульсный генератор рукоятки имеют ресурс и относятся к стоимости владения.
Почему две рукоятки важнее, чем кажется?
После интенсивной серии до 6000 импульсов рукоятке нужен период охлаждения. Вторая рукоятка позволяет продолжить работу без простоя.
Можно ли считать Z Wave аппаратом для разрушения жира?
Для публичного позиционирования корректнее говорить о целлюлите, соединительной ткани и сочетании с body-contouring технологиями. Если основной запрос клиники — уменьшение локальной жировой ткани, сравниваем с системами, где жир является основной мишенью.
